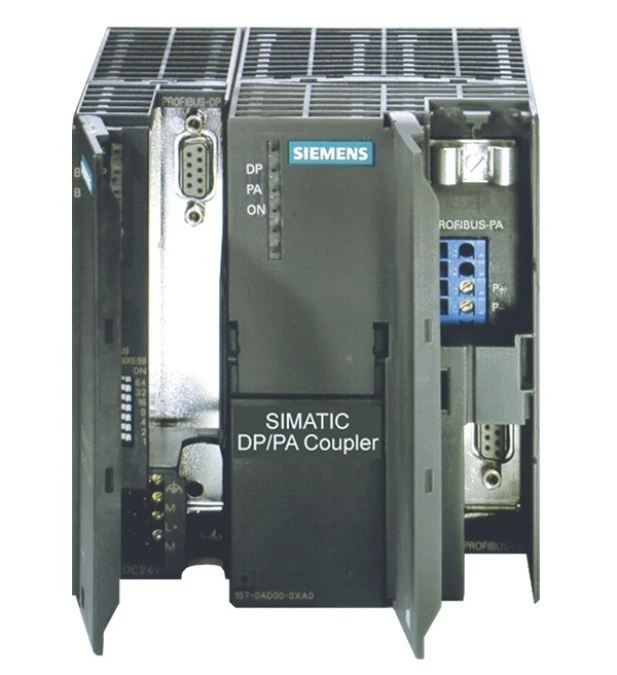

Siemens SIMATIC DP/PA Ex[i] Coupler – 6ES7157-0AD82-0XA0
Moduł DP/PA Ex[i] Coupler firmy Siemens umożliwia integrację sieci PROFIBUS DP z segmentami PROFIBUS PA — w wersji intrinsically safe (Ex ia) dla stref zagrożonych. Obsługuje do 31 urządzeń PA, dostarczając napięcia do 110 mA. Moduł wyposażono w izolację galwaniczną pomiędzy DP i PA, wbudowane zabezpieczenia i terminatory PA, a także umożliwia montaż w rozszerzonym zakresie temperatury przy standardzie IP20.
Specyfikacja techniczna
| Parametr | Wartość |
|---|---|
| Model | SIMATIC DP/PA Coupler Ex[i] – 6ES7157-0AD82-0XA0 |
| Producent | Siemens SIMATIC |
| Typ | DP/PA Coupler, Ex[i] version (intrinsically safe) |
| Zasilanie | 24 V DC (20.4…28.8 V), zabezpieczenie przed odwrotną polaryzacją |
| Pobór prądu | max. 400 mA |
| Moc strat | ok. 7 W |
| PROFIBUS DP | 45.45 kbit/s, złącze 9-pin Sub-D |
| PROFIBUS PA | 31.25 kbit/s, zasilanie PA max. 110 mA, do 31 urządzeń PA |
| Izolacja / Ex | galwaniczna separacja DP/PA, Ex ia dopuszczony do stref 0/1/2 i 20/21/22 |
| Diagnostyka LED | PA bus (żółty), DP bus (żółty), 24 V zasilanie (zielony) |
| Warunki pracy | Temperatura: –25 °C … +60 °C; Wilgotność: ≤ 95 % bez kondensacji |
| Izolacja testowana | 500 V AC |
| Wymiary (W×H×D) | 80 × 125 × 130 mm |
| Waga | ok. 550 g |
| Stopień ochrony | IP20 |
| Prąd wyjściowy PA | 110 mA |
