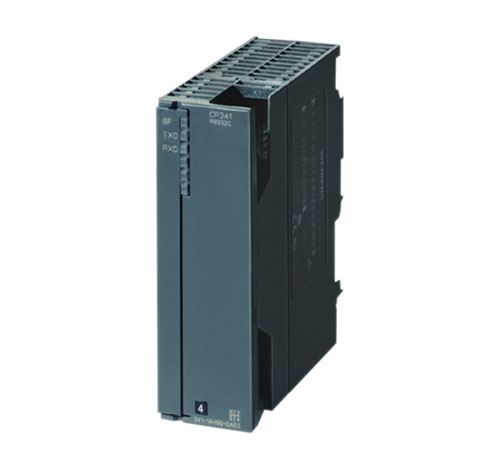

Siemens SIMATIC S7-300 CP 341 (6ES7341-1AH02-0AE0) – moduł komunikacyjny RS-232C (V.24)
Moduł CP 341 to komunikacyjny procesor dla systemów SIMATIC S7-300 (oraz ET 200M), wyposażony w izolowany interfejs RS-232C (V.24). Pozwala na transmisję danych z prędkością od 0,3 kbit/s do maks. 115,2 kbit/s. W zestawie znajduje się pakiet konfiguracyjny na nośniku CD.
Specyfikacja techniczna
| Parametr | Wartość |
|---|---|
| Model | CP 341 – 6ES7341-1AH02-0AE0 |
| Producent | Siemens (SIMATIC S7-300) |
| Interfejs | RS-232C (V.24), izolowany |
| Prędkość transmisji | 0,3 kbit/s … 115,2 kbit/s |
| Protokoły zintegrowane | 3964(R), ASCII, RK 512 |
| Długość telegramu | do 4 096 B dla każdego z protokołów |
| Łączna długość kabla | maks. 15 m |
| Złącze | 9-pin Sub-D |
| Zasilanie | 24 V DC: ≤ 100 mA; 5 V z magistrali: ≤ 70 mA |
| Moc strat | typ. 1,6 W; maks. 2,4 W |
| Wymiary (szer. × wys. × gł.) | 40 × 125 × 120 mm |
| Waga | ok. 300 g |
| Zakres temperatur | 0 °C … 60 °C (eksploatacja), –40 °C … +70 °C (transport/przechowywanie) |
