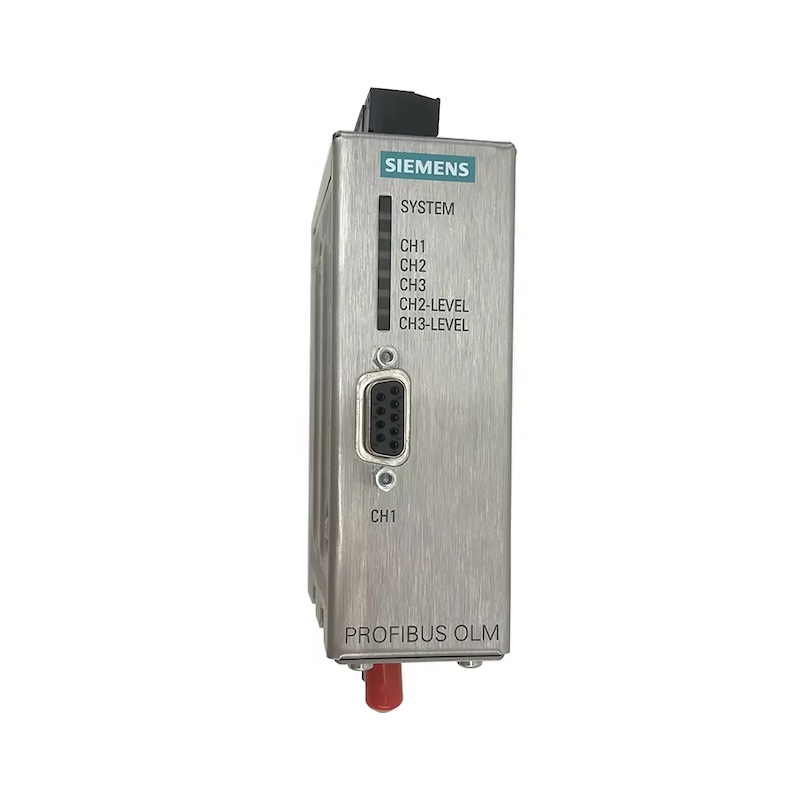

Siemens PROFIBUS OLM/G11-1300V4.0 (6GK1503-2CC00) – Optical Link Module
Moduł OLM/G11-1300V4.0 firmy Siemens (model 6GK1503-2CC00) to zaawansowany łącznik optyczny dla sieci PROFIBUS, łączący interfejs RS-485 z optycznym światłowodowym (BFOC). Przeznaczony do transmisji na dużą odległość (tj. do 15 km), wyposażony w port testowy, kontakt sygnalizacyjny oraz obsługę redundancji pierścieniowej (ring redundancy).
Specyfikacja techniczna
| Parametr | Wartość |
|---|---|
| Model | PROFIBUS OLM/G11-1300V4.0 (6GK1503-2CC00) |
| Interfejsy | 1 × RS-485 (9-pin Sub-D), 1 × optyczny FOC (2 gniazda BFOC) |
| Zasięg światłowodowy | do 15 km (światłowód 10/125 µm lub 9/125 µm) |
| Częstotliwość transmisji | 9.6 kbit/s … 12 Mbit/s (PROFIBUS), 45.45 kbit/s (PROFIBUS PA) |
| Sygnalizacja | Kontakt sygnałowy (24 V DC, 0.1 A) i port testowy |
| Zasilanie | 24 V DC (18.8–28.8 V), max. 0.2 A |
| Redundancja | Ring redundancy (PROFIBUS ring) |
| Środowisko pracy | 0 … 60 °C; wilgotność ≤ 95 % bez kondensacji |
| Stopień ochrony | IP40 |
| Wymiary | 39.5 × 112 × 74.5 mm (szer × wys × głęb.) |
| Waga | ~340 g |
| Montaż | Płytka DIN 35 mm lub montaż ścienny |
| Certyfikaty | CE, UL 60950-1, CSA, zgodność EMC EN 61000-6-2 / -6-4, certyfikaty morskie: ABS, BV, DNV, GL, LRS, NK |
