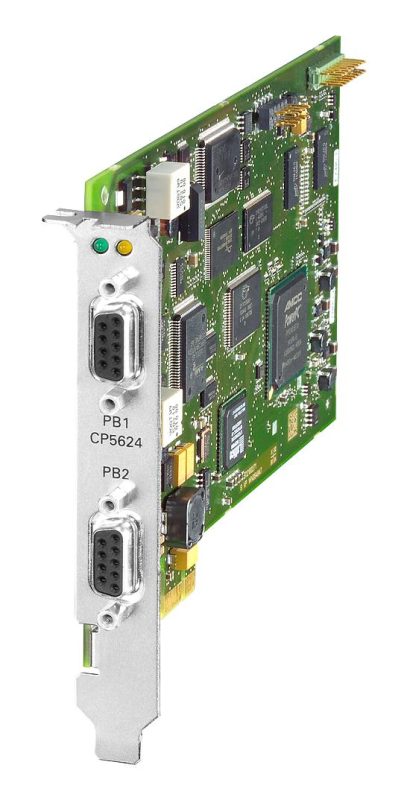

Siemens CP 5624 PCI Express X1 (6GK1562-4AA00) – Communications Processor PROFIBUS DP
Komunikacyjny procesor CP 5624 to karta PCI-Express x1 (3,3 V), przeznaczona do integracji komputerów PC z siecią PROFIBUS DP. Obsługuje tryb master i slave, oferując interfejs DP-RAM, konfigurację przez DP-Base, wsparcie protokołów PG oraz FDL, a także oprogramowanie runtime klasy A z licencją na jedno stanowisko oraz narzędzia konfiguracyjne (2 języki: niemiecki i angielski).
Specyfikacja techniczna
| Parametr | Wartość |
|---|---|
| Model | CP 5624 PCI Express X1 (6GK1562-4AA00) |
| Producent | Siemens |
| Typ interfejsu | PCI-Express x1 (3,3 V) |
| Tryb działania | PROFINET DP – Master / Slave |
| Port PROFIBUS | 1 × 9-pin Sub-D (RS-485) |
| Transfer danych | 9.6 kbit/s … 12 Mbit/s (oba interfejsy) :contentReference[oaicite:4]{index=4} |
| Oprogramowanie | DP-Base, DP-RAM interface, runtime kl. A, narzędzia PG/FDL |
| Licencja | Na jedno stanowisko – jednokrotna instalacja |
| Wymiary | Szer. ok. 18 mm, głęb. ok. 168 mm, wysokość ok. 112 mm |
| Waga | 117 g :contentReference[oaicite:5]{index=5} |
| Częstość instalacji | Do 4 kart CP w jednym komputerze |
| Protokoły komunikacji | DPV0, DPV1, DPV2; do 124 DP-slave; S7-Comm (do 50 połączeń); FMS, Open Comm SEND/RECEIVE (do 80 połączeń) :contentReference[oaicite:6]{index=6} |
| Środowisko pracy | 5–60 °C, wilgotność max 85 % bez kondensacji |
