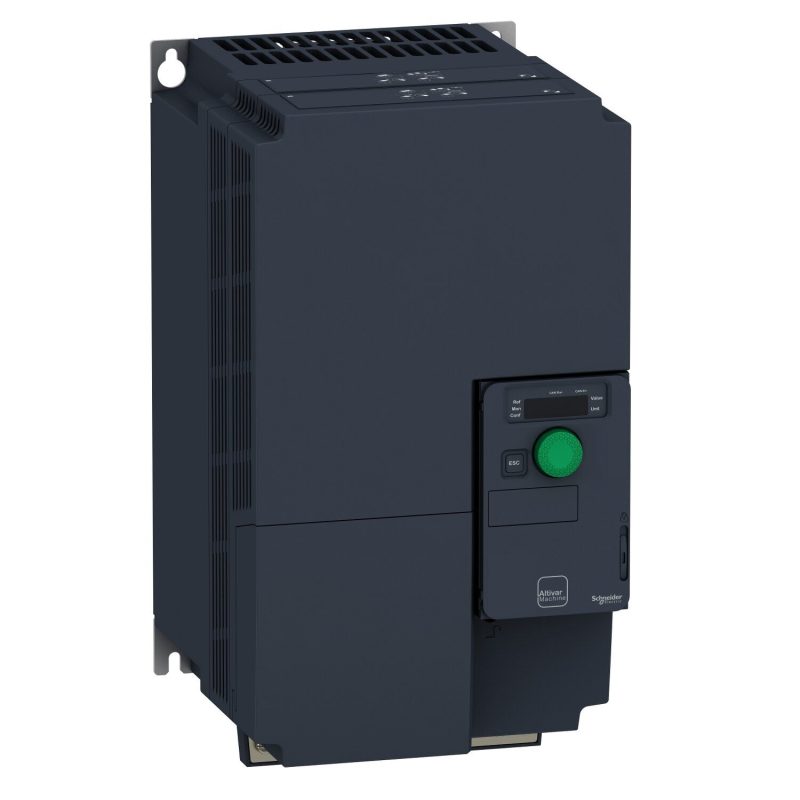

ATV320D11N4C – Przemiennik częstotliwości Altivar 320 (Schneider Electric)
ATV320D11N4C to kompaktowy falownik z serii Altivar Machine ATV320 o mocy 11 kW (15 HP), przeznaczony do zasilania 3-fazowego 380–500 VAC. Urządzenie wyróżnia się kompaktową obudową umożliwiającą montaż pionowy (book form), wbudowanym filtrem EMC klasy C3 oraz komunikacją Modbus RTU i CANopen. Konstrukcja spełnia normę środowiskową IEC 60721-3-3 (3C3) i umożliwia pracę w temperaturze do 60 °C bez dodatkowego chłodzenia :contentReference[oaicite:2]{index=2}.
Oferuje precyzyjne sterowanie silnikami synchronicznymi i asynchronicznymi (sterowanie wektorowe, tryb U/f), wysoką dynamikę i możliwość pracy w układach równoległych. Zapewnia szeroki zakres częstotliwości wyjściowej (do 599 Hz), a jego solidna konstrukcja i odporność na zakłócenia czynią go idealnym rozwiązaniem dla zaawansowanych aplikacji przemysłowych :contentReference[oaicite:3]{index=3}.
Specyfikacja techniczna
| Parametr | Wartość |
|---|---|
| Moc znamionowa | 11 kW (15 HP) |
| Napięcie zasilania | 3 × 380–500 VAC |
| Prąd wyjściowy | 36,6 A @ 380 V / 25,6 A @ 500 V (Heavy Duty) |
| Stopień ochrony | IP20 |
| Filtr EMC | Wbudowany, klasa C3 |
| Sterowanie silnika | Flux vector bez czujnika i U/f |
| Częstotliwość wyjściowa | 0,1–599 Hz |
| Komunikacja | Modbus RTU, CANopen |
| Odporność środowiskowa | IEC 60721-3-3 (3C3), do 60 °C bez chłodzenia |
| Wymiary (S × G × W) | 180 × 192 × 330 mm |
| Waga | 6,8 kg |
