| Marka | |
|---|---|
| Stan | Nowy |
| Funkcja zaworu | 5/2 monostabilny |
| Sposób uruchomienia | Elektryczny |
| Szerokość zabudowy | 40 mm |
| Normalny przepływ nominalny | 2 000 l/min |
| Ciśnienie robocze | 2.5 … 10 bar |
| Konstrukcja | Zawór tłokowy |
| Sposób kasowania | Sprężyna mechaniczna |
| Wielkość nominalna | 12 mm |
| Raster | 41 mm |
| Funkcja odpowietrzenia | Możliwość dławienia |
| Rodzaj uszczelnienia | Miękkie |
| Pozycja zabudowy | Dowolna |
| Pomocnicze ręczne uruchamianie | Przez przyciśnięcie |
| Rodzaj sterowania | Z pilotem |
| Zasilanie pneum. pilotów | Wewnętrzne |
| Kierunek przepływu | Jednokierunkowy |
| Przekrycie | Positive overlap |
| Maks. częstotliwość przełączania | 3 Hz |
| Czas przełączania przy wyłączaniu | 60 ms |
| Czas przełączania przy włączaniu | 22 ms |
| Maks. dodatni impuls testowy przy sygnale logicznym 0 | 2 200 µs |
| Maks. ujemny impuls testowy przy sygnale logicznym 1 | 3 700 µs |

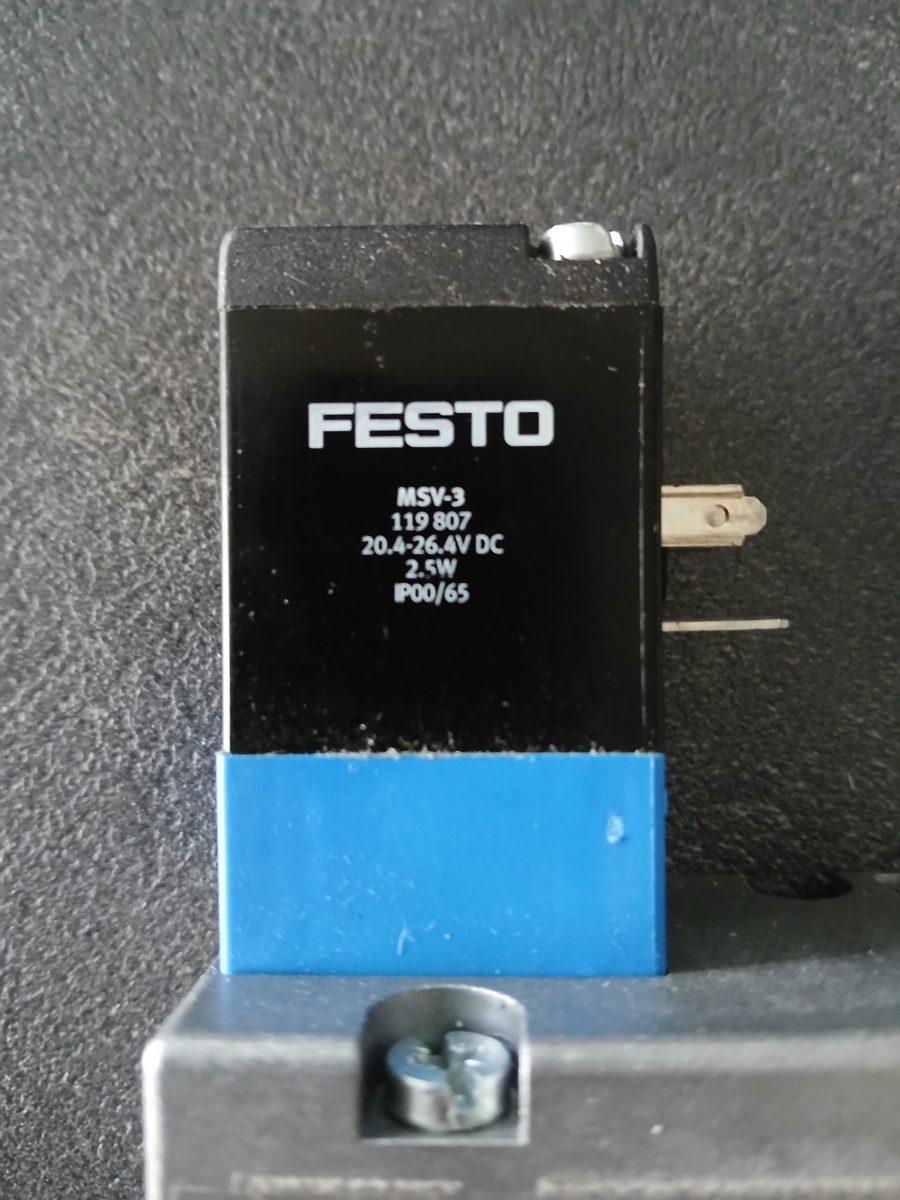

| Charakterystyka cewki | 24 V DC: 2,5 W |
| Dopuszczalne wahania napięcia | +/- 10 % |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy) |
| Klasa odporności na korozję CRC | 1 – Niska odporność na korozję |
| Temperatura przechowywania | -40 … 60 °C |
| Temperatura medium | -5 … 50 °C |
| Temperatura otoczenia | -5 … 50 °C |
| Waga produktu | 750 g |
| Sposób montażu | Na listwie PR Przy pomocy otworów przelotowych Do wyboru: |
| Przyłącze odpowietrzenia pilota 84 | M5 |
| Przyłącze pneumatyczne 1 | G3/8 |
| Przyłącze pneumatyczne 2 | G3/8 |
| Przyłącze pneumatyczne 3 | G3/8 |
| Przyłącze pneumatyczne 4 | G3/8 |
| Przyłącze pneumatyczne 5 | G3/8 |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Materiał uszczelnień | NBR |
| Materiał obudowy | Aluminium-odlew ciśnieniowy |
