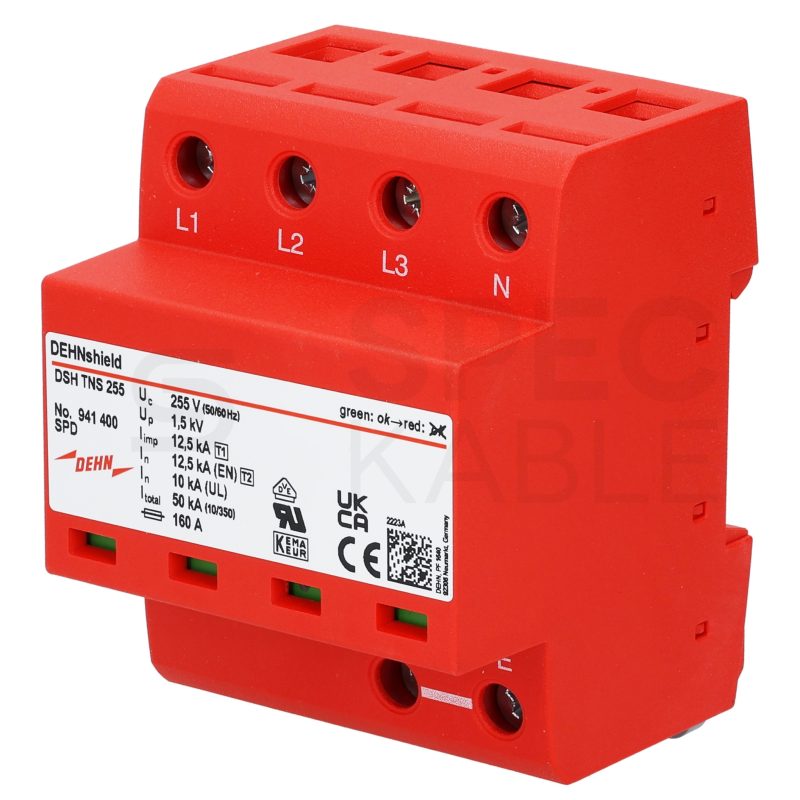

DEHNshield TNS 255 – kombinowany ogranicznik przepięć Typ 1+2, 4P (230/400 V AC)
DEHNshield TNS 255 to wysokiej klasy ogranicznik przepięć kombinowany (Typ 1 + Typ 2) przeznaczony do ochrony instalacji trójfazowych (system TN-S). Technologia iskiernikowa zapewnia redukcję przepięć następczych (tzw. efekt falochronu). Wersja 4-biegunowa (3 fazy + PE) chroni całe zasilanie przed skutkami wyładowań atmosferycznych i zakłóceniami sieciowymi.
Specyfikacja techniczna
| Parametr | Wartość |
|---|---|
| Producent / Model | DEHN – DEHNshield TNS 255 (Nr kat. 941 400) |
| Typ ochrony | Kombinowany (Typ 1 + Typ 2) |
| Układ biegunów | 4P (L1, L2, L3, PE) |
| Napięcie znamionowe | 230 / 400 V AC |
| Max napięcie ciągłe (Uc) | 255 V AC |
| Prąd udarowy (10/350 µs) | 12,5 kA na biegun, 50 kA sumarycznie (L1+L2+L3–PE) |
| Poziom ochrony (Up) | ≤ 1,5 kV |
| Prąd gaszenia (Ifi) | 25 kA rms |
| Montaż | Szyna DIN 35 mm, szerokość 4 moduły |
| Wskaźnik uszkodzenia | Tak (zielony/czerwony) |
| Stopień ochrony | IP20 |
| Zakres temperatury pracy | –40 °C … +80 °C |
| Norma zgodności | PN-EN 61643-11 (Typ 1 + 2) |
